查看詳細在建立新程式時須將CAD檔案轉檔成為TR7500可以使用的AOI檔案(*．aoi)。系統目前有兩個預設轉檔程式，分別為[FABMaster]及[Default]。若原始的CAD檔案為FABMaster程式所轉出的ASC檔案(parts．asc)，可以使用[FabMaster]轉檔程式將CAD檔轉為AOI檔。若是其他類型的CAD，則使用者須先將其編輯為含有[元件名稱]、[X方向座標]、[Y方向座標]、[角度]以及[元件形式]的文字檔，並使用[Default]程式將檔案轉成AOI檔。
注意：[元件名稱]欄位的內容需為鍵盤上可以直接打出的文字、數字或符號。[元件形式]欄位的內容需為鍵盤上可以直接打出的文字、數字或底線符號(“_”)。若以上述以外之其他特殊符號命名則系統將無法正確顯示或儲存。
一．用[FABMaster]將CAD檔轉換成為AOI檔案

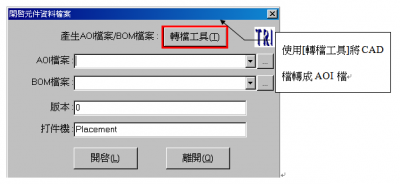

Step1．打開轉檔工具

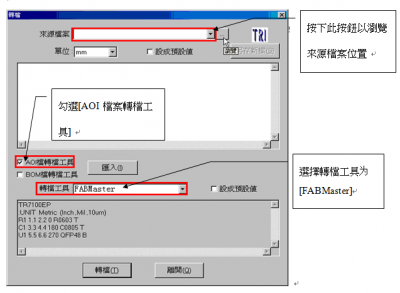

Step2．轉檔工具對話框: 勾選[AOI檔案轉檔工具], 選擇轉檔工具為[FABMaster]

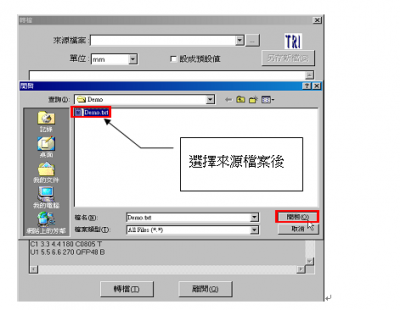

Step3． 輸入來源檔案

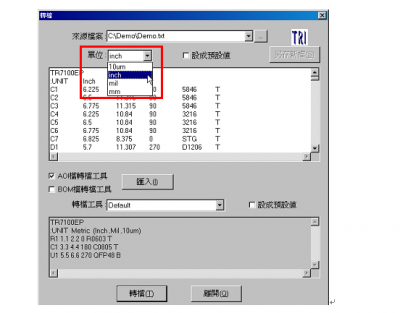

Step4．選擇所使用的單位

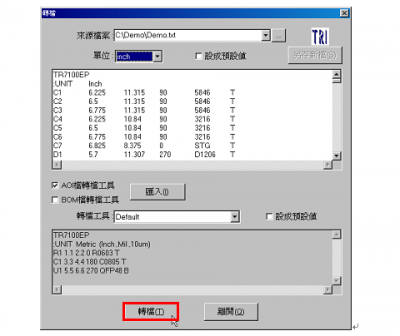

Step5．按[轉檔]后，會自動轉檔

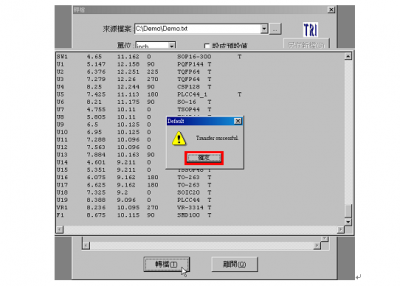

Step6．轉檔完成後出現轉檔成功對話框，表示放置來源檔案的資料夾中已產生一AOI檔案(*．aoi)。成功後按下[確定]按鈕。

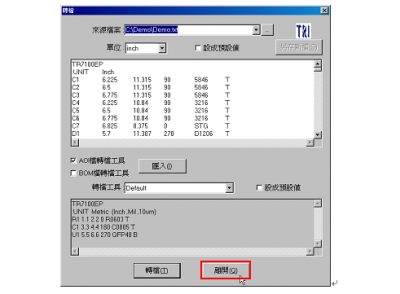

Step7．按下[離開]關閉此轉檔程式對話方塊
[FABMaster]檔轉完成
