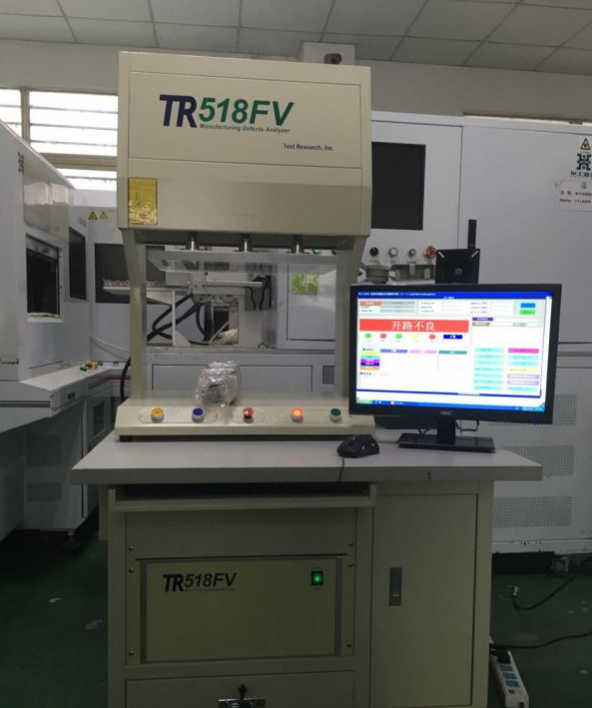

TR-518FV在線測試儀是德律科技為滿足電子產業中各類產品對測試環境不同之要求，所推出之全系列產品之一。適用模擬產品及高壓電流之檢測，并可整合動態量測 。而高密度之設計及*新軟件技術，使TR-518FV在線測試儀之測點可高達2560測試點，其速度亦較傳統的ict快80%以上。
 | 計算機自動學習并自動產生，開 / 短路、 Pin Information 及 IC 保護二極管之測試程序。 | |
| 可網絡聯機，并結合數據庫管理及測試站監控程序。 | |
| Board View 功能可實時顯示不佳組件、針點之位置，方便檢修。 | |
| 大型主機設計，高密度 SwitchingBoard ，*高可達 3584 測試點。 | |
| 應用 IC Clamping Diode 技術，可輔助檢測 BGA 開路空焊問題。 |
TR-518FV在線測試儀
項 目 |
詳 細 參 數 | |
測試點數 |
標準配備:256點,可以每片開關板64點或128點擴充至1792點 | |
大型主機(8u):可以每片關開板256點擴充至3584點 | ||
測試步驟 |
*大步驟: 12288步驟,可依需求擴充 | |
測試時間 |
開路/短路測試:每1000點約1Sec(Typical DUT) | |
元件測試:每一元件約0.6mSec至30mSec(Typical DUT) | ||
測試范圍 |
電阻:0.01Ω至40MΩ 電晶體/二極體: 0.1V至9.99V | |
電容:1.0PF至100mF Zener Diode: 標準,0.1V至9.99V,
選配,HV,0.1V至48V | ||
電感:1.0μH至60H | ||
隔離點電路 |
隔離點自動選擇,每測試步驟5點 | |
測試值上下限設定范圍 |
上限:+1%至999% 下限:-1%至-99% | |
可測電路板尺寸 |
標準配備: 420mm(寬)×300mm(深)×100mm(高) | |
選購配備: 500mm(寬)×350mm(深)×130mm(高),更大尺寸基板可依需求訂做. | ||
主控制電腦 |
Pentium等級以上PC | |
監視器 |
15"顯示器 | |
記憶設備 |
80GB以上硬式磁碟機一臺 | |
列印機 |
標準配備:微型印表機 | |
*其它配備 |
WindowsXP 作業系統環境,多國語言使用界面(英文、中文、日文） | |
Trace Level 圖形顯示檢修軟體。 | ||
網絡連線及遠端遙控維修，Bar Code Reader(Printer)Package, | ||
Auto Test Program Generator,Data Transfer Generator | ||
光電保護及多連板自動蓋章功能 | ||
實裝板程式燒錄功能 | ||
*選項測試功能 |
HP Jet功能： |
可測IC數量：標準配備，64頻道/MUX CARD |
*大擴充，960頻道 測試時間：2mSec/Pin | ||
Frequency Measurement: 4Channels,<100MHz | ||
Duty Ratio Measurement: Watch Dog Timer 4 Channels, 1Hz-900KHz | ||
Voltage Measurement: 8 Channels, -30V--+30V | ||
Current Measurement: 1 Channels, 2uA and up | ||
氣壓零件 |
FESTO DNG-80-160（200）-PPV-A氣壓缸，*大下壓力：290Kg/6Bar | |
FESTO DNG-100-160（200）-PPV-A氣壓缸，*大下壓力：450Kg/6Bar | ||
FESTO DNG-125-160（200）-PPV-A氣壓缸，*大下壓力：720Kg/6Bar | ||
工作氣壓 |
4-6Kg/C㎡ 耗氣量：4 Liter/cycle | |
電源 |
AC100V-120V，200V-240V，50Hz-60Hz,350W | |
尺寸重量 |
OFF LINE TYPE: 960mm(寬)×850mm(深)×1530mm(高),約200Kg
IN LINE TYPE:1000mm(寬）×720mm（深）×17200mm（高），約350Kg | |
