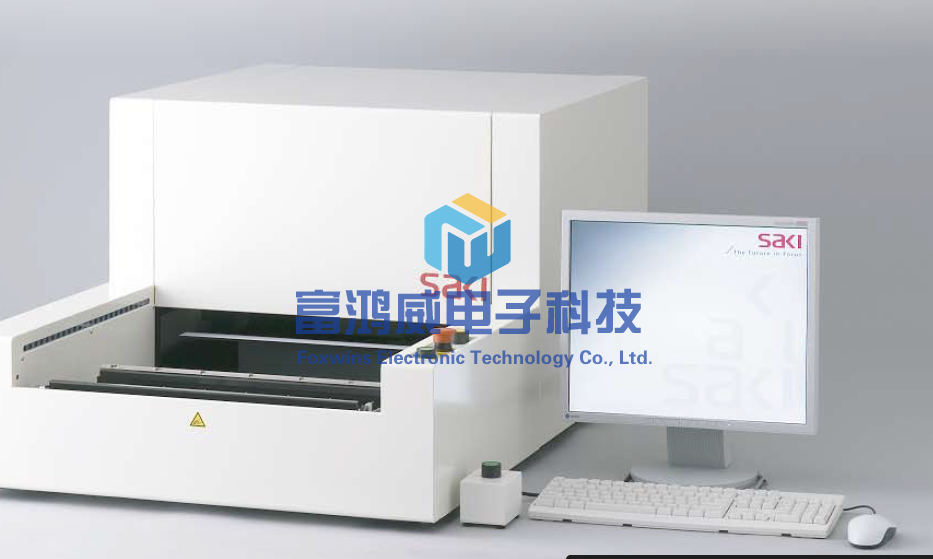

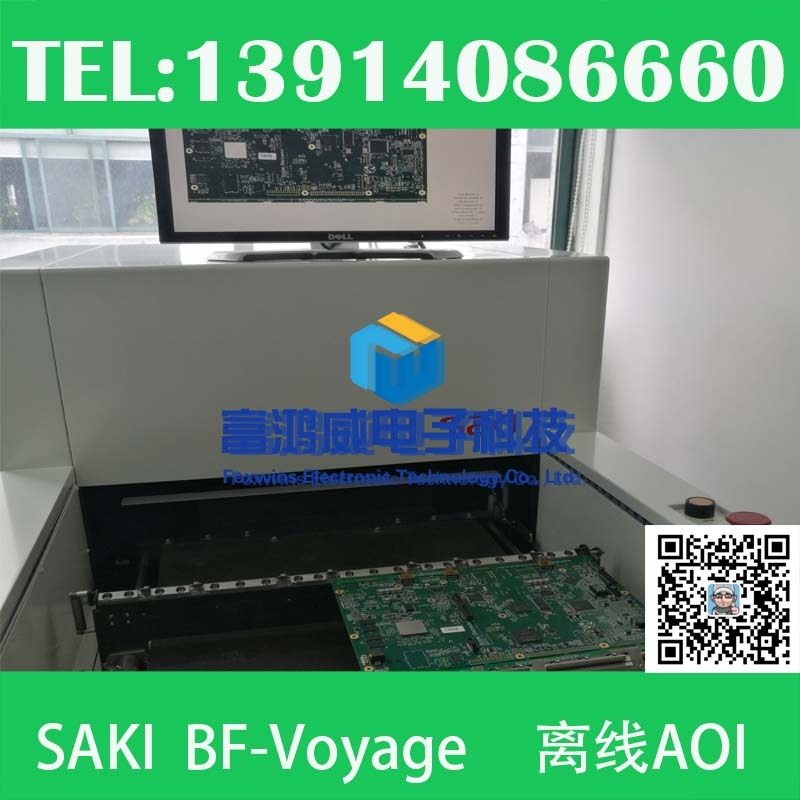

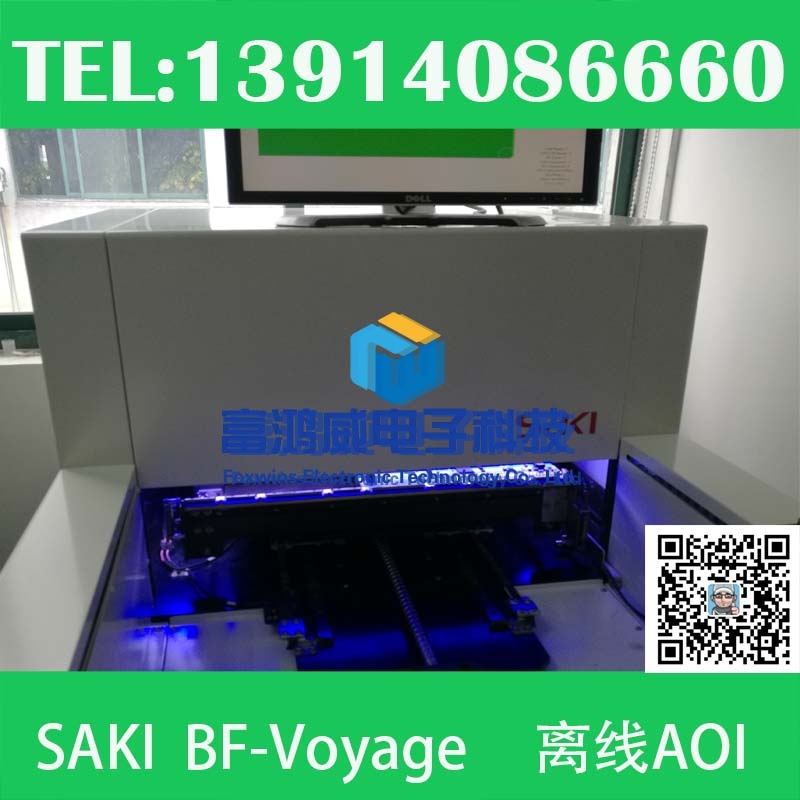

BF-Voyager是日本賽凱株式會社制造的一款離線AOI，本設備生產日期為2012年，成色新，燈光好，我們出廠前都進行了保養和校正。
1.業內領先的高速檢查能力
交替式彩色數字掃描系統(*1)確保了通過一次掃描來獲取整塊PCB板
的完整圖像，從而實現了業內最高水平的高速的檢查。掃描一塊大
尺寸PCB板（460mm×500mm）僅需19秒。
2.高解像度圖像處理系統
18微米高解像度彩色線性CCD確保了對0201(0603)微型片式元件及
0.4mm引腳間距IC元件焊錫狀況的精確而又穩定的檢查。
3.應用范圍得到了拓寬
PCB基板凈高向上擴大至40mm向下擴大至60mm對包含高部件的PCB板
也能進行檢查。桌上型機器適用于任何制程，錫膏印刷后制程，回
流焊錫爐前制程，以及后制程。
4.精簡造型，方便使用
采用電腦內存檢查機體內部的精簡造型，本LL大型PCB檢查機占地
面積只有760mm×1250mm。根據基板的厚度，可自動調整照明位置。
檢查時可以采用以往的基板插入方式，同時還可將基板放在基板檢
測臺上進行檢查。
5.高信賴光學系統
遠心聚焦透鏡(*2)和自動數字調光系統(*3)的使用極大地增強了機
器的可重復性和兼容性，從而確保了檢查結果的高精確性。另外，
采用高輝度MLT照明系統(*4)而實現了光學字符識別，極性檢查和錫
膏狀況的檢查功能，并獲得更為清晰的真實圖像。
6.條形碼識別功能
利用條形碼識別功能(*可選項)可識別1維/2維(QA.數據距陣，識別
出的條形碼可用于和其他分析軟件平臺合并使用以建立各生產基扳
的狀態紀錄。
(*1)線性掃描方式和交替照明系統確保了通過一次掃描來獲取整塊PCB板的多幅完整圖像。
(*2)自主開發的獨特透鏡對圖像邊緣視角的扭曲變形進行了補正，從而保證了檢查結果的準確性。
(*3)對圖像中每個像素的亮度進行自動校準，以便獲得更為清晰的真實圖像。
(*4)高輝度LED(完全同軸落射照明，真彩色照明系統，低角度斜射照明)
我司測試畫面見圖，效果杠杠的！
